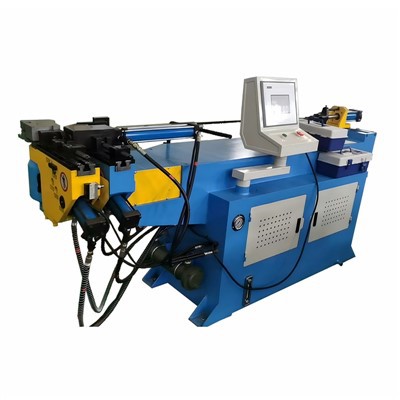

Meie pool automaatne torude painutusmasin on toodetud keeruka torude painutamise jaoks, mis toimib servo pöörlemise abil hõlpsalt torude paindetööde ajal. Niisiis, võite pidada meie pool automaatset torude paindemasinat CNC torude painutusmasinate asemel ökonoomseks lahenduseks, mille hind on vähem kui CNC toru painutusmasinate valikud meie klientidele.
Pool automaatne toru painutusmasina hallitus
Materjalid
*Süsinikteras
*Austeniticmaterials
*Alumiiniumsulamid
*Keskmine ja kõrge legeeritud terased
*Inconel ja Hastelloy materjalid
*Messingist ja vasesulamid
Paindevahemik pool automaatset toru painutusmasinat
Maht 3mm OD -273 mmo.d.
*Kõrge kvaliteet
*Tihe raadius paindub
*Õhukese seina benods
*Osasid, mis nõuavad tihedat tolerantsi
*Korratatavus
*Võimalus keerukate torude FRM -ide jaoks
Tehnilised parameetrid
|
NC tehnilised parameetrid |
|||||||||||
|
Mudel |
Ühik |
NC38 |
NC50 |
NC65 |
NC76 |
NC90 |
NC110 |
NC130 |
NC168 |
NC219 |
NC273 |
|
Maksimaalne paindevõime |
mm |
Φ38x1.8 |
Φ50x2.0 |
Φ65x2.5 |
Φ75x2.5 |
Φ89x2.5 |
Φ110x5.0 |
Φ130x5.0 |
Φ168x16.5 |
Φ219x16 |
Φ270x20 |
|
Ümmargune toru/roostevabast terasest toru |
mm |
Φ38x1.2 |
Φ50x1.3 |
Φ65x1.6 |
Φ75x1.9 |
Φ89x1.5 |
Φ110x2.0 |
Φ130x2.5 |
Φ168x4.0 |
Φ219x14 |
Φ270x14 |
|
Ruudukujuline toru/metall |
mm |
□30x1.5 |
□40x1.8 |
□50x2.3 |
□60x2.5 |
□75x2.5 |
□90x2.0 |
□90x6.0 |
□110x6.5 |
□189x14 |
□200x14 |
|
Painderaadius |
mm |
25~150 |
30~230 |
30~320 |
40~250 |
40~250 |
50~280 |
80~500 |
90~500 |
120~800 |
130~1000 |
|
Painderaadiuse vahemik/ ruuttoru |
mm |
25~130 |
30~190 |
35~210 |
40~240 |
45~105 |
50~300 |
80~430 |
90~410 |
120~801 |
130~1000 |
|
Paindenurga vahemik |
kraad |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
Maksimaalne efektiivne kaugus |
mm |
3200 |
2200 |
3200 |
4000 |
4000 |
4000 |
5000 |
6000 |
1400 |
6000 |
|
Workbenchi kõrgus |
mm |
1100 |
1100 |
1100 |
1125 |
1100 |
1250 |
1300 |
1400 |
1400 |
1400 |
|
Hallituse keskpunkti kõrgus |
mm |
28 |
40 |
50 |
55 |
65 |
80 |
90 |
120 |
165 |
185 |
|
Painutamine [DOB] kiirus |
deg/sek |
120 |
120 |
110 |
110 |
75 |
75 |
70 |
38 |
38 |
28 |
|
Painutamine (DOB|Sccuracy |
kraad |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.40 |
|
Hvdraulic svstem mootor |
kw |
2.2 |
3.8 |
5.5 |
11 |
15 |
22 |
22 |
30x2 |
45x2+11 |
55x2+11 |
|
Masina laius |
mm |
900 |
900 |
1150 |
1500 |
1500 |
1700 |
2000 |
2200 |
2300 |
3400 |
|
Masina laius |
mm |
1300 |
1300 |
1400 |
1400 |
1500 |
2100 |
2100 |
2300 |
2300 |
2700 |
|
Masina pikkus |
mm |
4300 |
4300 |
5800 |
6800 |
6800 |
7000 |
9000 |
10000 |
11000 |
11500 |
|
Masinakaal |
kg |
850 |
1600 |
2800 |
3000 |
6200 |
8200 |
11000 |
22000 |
33000 |
55000 |
*Mitte standardmudeleid kohandatakse vastavalt kliendi nõuetele
*Andmed on ainult viiteks ja lõplike tehniliste parameetrite suhtes kohaldatakse tehnilist lepingut
