Kirjeldus

Tehnilised parameetrid

Sissejuhatus

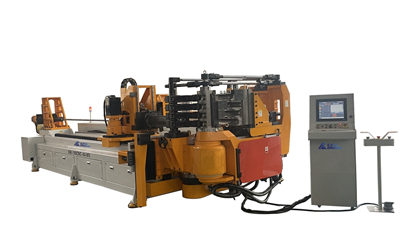

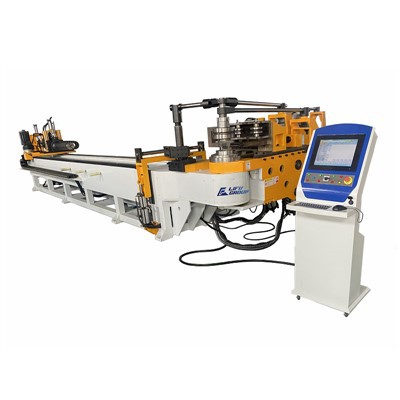

Raskeveoliste torude painutaja on täiustatud tööstusseadmed, mis on mõeldud roostevabast terasest painde töötlemiseks erinevates spetsifikatsioonides. Seda kasutatakse laialdaselt tehnoloogiamahukates tööstusharudes nagu lennundus, kosmose, laevaehitus, katlad, autod ja vedurid, pakkudes nende väljade jaoks kõrgeid ja kvaliteetseid torude painutavaid lahendusi.

Funktsioon

Täpne paindekontroll
Raskeveokite painutaja on varustatud täiustatud paindekontrollisüsteemiga, mis ühendab endas ülitäpsed servomootorid ja hüdrosüsteemid, et saavutada paindenurkade ja raadiuse täpne kontroll. Servomootor saab reguleerida väljundi pöördemomenti ja kiirust reaalajas suletud ahela tagasiside süsteemi kaudu, et tagada paindeprotsessi stabiilsus; Hüdrosüsteem pakub tugevat energiatuge, et tagada ühtlane ja stabiilne paindejõud.

Tõhus toimimine
Seadmed võtavad kasutusele humaniseeritud disaini ning toimiv liides on lihtne ja selge. Toru kiire painutamise saate saavutada lihtsa juhtpaneeli või käepideme kaudu. Samal ajal on raskeveokite painutaja funktsioon kiire hallituse muutus. Võrreldes traditsiooniliste torude painutajatega väheneb raskeveokite torude hallituse muutumise aeg umbes 60%ja tootmise tõhusus paraneb umbes 40%.

Keeruka toru kuju töötlemise võime
Raskeveokite Bender kasutab keerukate torukujude täpse töötlemise saavutamiseks täiustatud CNC -tehnoloogiat ja ainulaadset hallituse kujundust.

S-kujuline paindetoru: kasutatakse torustikusüsteemides, mis vajavad mitut paindet, näiteks lennukite mootorite kütusetorud, tagades kütuse sujuva voolu.
U-kujuline paindetoru: tavaliselt kasutatakse autode heitgaasisüsteemides, vähendades tõhusalt heitgaaside takistust ja parandades mootori jõudlust.
Multi-raadiusega kombineeritud paindetoru: vastab meretorustiku süsteemi erinevate painderaadiumide vajadustele ja parandab torujuhtme süsteemi paindlikkust ja kohanemisvõimet.

Ohutu ja usaldusväärne
Varustuse ja personali ohutuse tagamiseks on seadme ja personali ohutuse tagamiseks varustatud raskeveokite painutaja turvaseadmetega.

Ülekoormuse kaitseseade: kui seadmel on jõud, mis ületab selle nimiväärtuse, käivitab ülekoormuse kaitse seade automaatselt, takistab seadmeid jooksmast ja takistab seadmete kahjustusi ja personali vigastusi.
Hädaolukorra peatumisnupp: igas ebanormaalses olukorras saab operaator kiiresti vajutada hädaolukorra stopp -nuppu, et toite ära lõigata ja turvaline töö tagada.
Turvavalgustuskardin: seadme ümber on seatud turvavalgustuskardin. Kui inimene või võõrkeha siseneb ohtlikku piirkonda, käivitab kerge kardin kohe häire ja peatab seadmete töötamise.

Rakendus

Tööstuslik tootmine: kasutatud nafta-, kemikaali-, mehaaniliste tootmise ja muude tööstusharude töötlemisel, kõrgsurve, kõrgtemperatuuri ja söövitavate söötmete torujuhtmete töötlemisel, et tagada torujuhtme süsteemi kvaliteet ja täpsus.
Hoonete paigaldamine: seda kasutatakse hoonete torujuhtmete, näiteks HVAC -süsteemide, veevarustuse ja drenaažisüsteemide paigaldamiseks, et täita hoone struktuuri ja projekteerimisnõudeid ning tagada süsteemi normaalne toimimine.
Autotööstus: autode tootmise ja hoolduse korral töödeldakse autode jõudluse ja ohutuse tagamiseks peamisi torustikke nagu heitgaasisüsteemid ja kütusesüsteemid.
Lennundus kosmos: kasutatakse ülitäpseid metallist torusid ja liitmikke, et täita kosmose sõidukite rangeid nõudeid kaalu, tugevuse ja täpsuse osas.
Muud tööstusharud: seda kasutatakse ka laevade tootmise, elektroonikatööstuse jms valdkonnas spetsiaalsete metallitorude ja torude liitmike töötlemiseks.

Meie ettevõte

Jiangsu Lifu Machinery Technology Co., Ltd. on professionaalne tootja, kes on spetsialiseerunud torujuhtme tööstuse põhjalikele tööstushangete seadmete lahendustele. Peakontor asub Zhangjiagangis koos haruga Jiangyinis, keskendume tipptasemel metallitorude tootmisele, müügile, müügile ja teenindusele. Meie tootekategooriate hulka kuuluvad CNC elektrilise õli hübriidseeria, CNC kõik-elektrilised paindeseeriad, torude lõikamismasinad, lõppvormimismasinad ja eksemplar-masinad, mida kasutatakse laialdaselt autotööstuses, kosmoses, laevaehituses ja muudes tööstusharudes.

KKK

K: Kuidas oleks tarneajaga?

V: Tavaliselt kulub tootmiseks 30 tööpäeva.

K: Kas pakute kõiki inglise keeles toiminguid ja hooldusjuhendeid?

V: Rikkalik välismaal tehingukogemus, on meil täielik dokumentatsioon, kasutusjuhendid ja monteerimisjuhised, kõik inglise keeles. Keeleküsimustes ei pea teil olema mingeid probleeme.

K: Kas pakute müügijärgseid teenuseid?

V: Pärast toote viimistlemist tühjendame tootmisliini ja saadame teile fotod ja videod teie kindluse saamiseks. Soovi korral saavad meie kogenud tehnikud ja insenerid pakkuda paigaldus- ja koolitusteenuseid. Meie klienditeeninduse meeskond on vajadusel alati kättesaadav, et vajadusel kõigile päringutele vastata.

K: Mis on teie maksetähtaeg?

V: T/T või L/C, 30% sissemaksena, saldo tuleb maksta enne kohaletoimetamist, kuid pärast kontrollimist.

K: Kas teie toru painduvaid masinaid saab kohandada?

V: Jah, saame kasutada teie juhtimissüsteeme ja printida teie logo masinasse; OEM võetakse vastu jõehobu.

K: Mis vahe on käsiraamatu ja hüdraulilise tugeva toru painutaja vahel?

V: Käsitsi raskeveokite torude painutaja nõuab torude painutamiseks füüsilist jõudu, muutes selle sobivaks õhemate torudega väikesemahulisteks projektideks. Seevastu hüdrauliline raskeveokite torude painutaja kasutab suure paindejõu tekitamiseks hüdraulilist rõhku, võimaldades sellel käsitseda paksu seinaga ja suure läbimõõduga torusid, mis on suuremad ja täpsusega.

K: Kas raskeveokite torude painutaja võib tekitada kortsudeta kurvi?

V: Jah, kvaliteetsed raskeveokite torude painutajad, eriti need, kellel on mandli tugi, võivad tekitada sujuvaid, kortsudeta kurvi. Õige painutamise kasutamine ja õige rõhu rakendamine tagab, et toru säilitab oma algse kuju ilma deformatsioonita.

K: Kas ruudukujuliste või ristkülikukujuliste torude jaoks saab kasutada raskeveokite torude painutamist?

V: Jah, sobivate suremistega võib raskeveokite painutaja painduda ruudukujuliste ja ristkülikukujuliste torudega. Mitte-torude painutamine nõuab aga spetsiaalset tööriista, et vältida moonutusi ja säilitada kuju terviklikkust.

K: Millised tööstusharud kasutavad tavaliselt raskeveokite torude painutajaid?

V: Tööstusharud nagu ehitamine, laevaehitus, nafta ja gaas, lennundus, autotööstus- ja ehitustehnika kasutavad torujuhtmete, raamide ja konstruktsioonitugede loomiseks sageli raskeveokite torude painutajaid.

K: Millised tegurid mõjutavad painutamise kvaliteeti raskeveokite torude painutaja abil?

V: Peamiste tegurite hulka kuuluvad torumaterjal, seina paksus, painderaadius, stantsi valik ja hüdraulilised rõhu sätted. Õige seadistamise kasutamine tagab kvaliteetse painde minimaalse moonutusega.

Kuum tags: raskeveokite torude painutaja, Hiina raskeveokite torude painutajate tootjad, tarnijad, tehas

Tehnilised parameetrid

CNC tehnilised parameetrid
Mudel	Ühik	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Maksimaalne paindevõime	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Ümmargune toru/roostevabast terasest toru	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Ruudukujuline toru/metall	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Maksimaalne painde välimine läbimõõt Külg (saab kohandada)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Painderaadius	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Painderaadiuse vahemik/ ruuttoru	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Paindenurga vahemik	kraad	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-kihi r maksimaalne dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Maksimaalne efektiivne kaugus	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Workbenchi kõrgus (hallituse keskpunkt maapinnast)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Hallituse keskpunkti kõrgus	mm	22	30	28	40	50	55	65	80	90	120	165	185
Painutamine [DOB] kiirus	deg/sek	220	220	160	105	100	75	75	75	70	38	38	28
Painutamine (DOB\|Sccuracy	kraad	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Söötmine [DBB] kiirus	mm/sek	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Söötmine (DBB] täpsus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Transteritoru\|pob) kiirus	deg/sek	300	300	300	200	200	200	200	200	200	90	90	90
Transteritoru [pob] täpsus	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvdraulic svstem mootor	kw	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Masina laius	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Masina laius	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Masina pikkus	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Masinakaal	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000

*Mitte standardmudeleid kohandatakse vastavalt kliendi nõuetele

*Andmed on ainult viiteks ja lõplike tehniliste parameetrite suhtes kohaldatakse tehnilist lepingut
